变压器房是放置变压器的处所，随着社会的进步，电气化程度的不断提高，电源容量、配变电设备均显现出容量不足或变压器过热的现象越来越频繁。发挥现有设备的最大作用，降低设备故障率，高质、稳定、连续、可靠地供电，也离不开变压器房的发展。

• 中文名

• 变压器房

• 外文名

• transformer room

• 作    用

• 变压器放置处所

• 相关行业

• 建筑设计，冶金

• 相关问题

• 变压器房的通风

• 构成材料

• 水泥，钢筋等

• 用    途

• 降低设备故障率，高质、稳定、连续、可靠地供电

目录

1. 1 简介

2. 2 施工方法

3. 3 变压器房通风的必要性

4. 4 变压器房散热应对方法

5. 5 变压器房通风窗的面积和通风量

6. 6 变压器房抽风机选择与配置

简介

变压器房

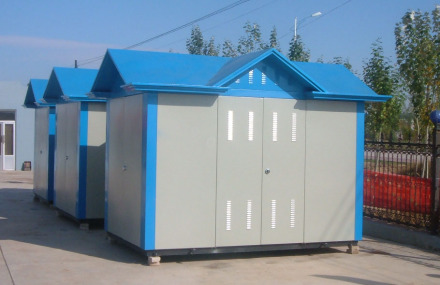

变压器房是变压器放置的处所，既要起到安全隔离的作用，又要考虑通风散热问题，在设计上需要考虑较多的因素。

施工方法

（1）定位测控，根据招标单位提供的控制基准点，用经纬仪放出施工控制轴线，按照设计图纸放出相关控制轴线及控制点等，并确保其满足施测精度，在施工时应保护好全部控制基准点和增设的控制点。根据工程施工实际，拟配备经纬仪1台，水准仪1台，50m钢尺2支，水准塔尺2根，放样花杆4根，并根据需要从公司调用。

（2）基槽开挖，基槽开挖采用机械挖，依据预先放出的基槽边线及槽底标高控制桩，土开挖预留300mm厚土层，机械挖土时槽底预留人工清槽，清出的土方甩至挖掘机作业范围内。基坑开挖完毕，须按施工规范和设计要求绘制基底标高方格网平面布置图，办理书面技术签证，方可进行下道工序的施工。

（3）砼工程施工，砼施工必须严格按照有关的规范规程及招标文件的有关技术要求进行，为确保砼的施工质量，必须从砼的原材料，立模，砼制备及浇筑等方面进行全面控制，以达到预期的质量目标。

（4）砖砌体工程

施工前，首先委托检测部门根据设计要求做出相应强度等级的砂浆配合比，按计量施工，采用机械搅拌，采用一顺一丁砌法。质量要求：砌体要横平竖直，砂浆饱满、密实、厚薄均匀，上下错缝，内外搭接。

（5）钢筋工程

钢筋工程的施工关键把住三关，即原材料进场关、连接关和制作绑扎关。质量要求：钢筋的表面应洁净、无损伤、油渍和铁锈等，如有锈迹污染应在使用前清除干净。带有颗粒或片状老锈的钢筋不得使用。钢筋加工允许偏差为：受力钢筋为长度方向全长的净尺寸+10mm。

（6）防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理，然后由屋面最低标高处向上施工。大面积屋面施工时，为提高工效和加强管理，可根据面积大小、屋面形状、施工工艺顺序、人员数量等因素划分流水施工段。施工段的界线宜设在屋脊、天沟等处。 [1]

变压器房通风的必要性

国内城市供电高压线路电压为入户前被变压器变为终端用电电压或电流通过变压器时，会产生损耗，这些损耗的电能转变为热能散发到室内。如不及时将这些热量排走，则室内温度会越来越高。当气温达到一定值时，变压器损耗增加，效率下降。变压器房气温平均值比标准平均气温升高时，箱式变压器连续工作电流应降低使用。不少变压器房由于排热通风不良，不得不在变压器房设空调降温，造成了更大的能源浪费。变压器房良好的排热通风是保证供电效果、节约能源的重要环节。 [2]

变压器房散热应对方法

(1) 注意变压器房设计时的通风面积是指通风有效面 积，在变压器房土建设计时要进行窗体面积与有效通风面积 的系数折算(栅格或金属网罩盖:增量约 15%;用栅格加百页窗罩盖增量约 50~70%)。

(2)建议增大变压器室百页电房门与防鼠档板距离 >0.2m，以增加变压器室进风口的面积。也可以在变压器室门以外，靠近地面约 40cm 的墙体下方多开几个进气窗口，增加进风口的面积。

(3)尽量将变压器安装在进风口与出风口空气流通之间 的位置，增强对变压器通风的效果。

(4)将大容量的变压器落地安装，采用围栏或遮网，进行 安全保护，防止人员触及变压器带电部位。这样，变压器就置 于室内较低温度的区域，增强了变压器散热效果。

(5)排气扇的安装位置应与变压器室上方的出风口离开 较远的距离，并保证排气扇与进气口之间的空气对流路径有 效经过变压器，以增加变压器散热的效果。

(6)将变压器室室门上方的百页取消，增加室内有效地 对流。

(7)尽可能采用低损耗的变压器，或采用带宽散热片的 散热效果较好的变压器。

(8)有条件的生产单位，可以在变压器室内安设大型工 业风扇甚至空调，以达到增加变压器室散热降温的效果。


变压器房通风窗的面积和通风量

变压器室温偏高最主要的原因就是通风不良，而通风不良与通风 面积有很大的关系。因此，就变压器室通风窗的面积和通风量进行计算分析。按变压器室出风温度为 45°C和 40°C，采用《建筑电气设备安装调试技术》中的有关公式计算变压器室进出风窗的面积，并与国家标准图 88D264 中的进出风窗面积进行比较，得出结果如下:由于本计算采用了新 S11 变压器的参数，其损耗小，当变压器室进出风温差为 5°C、10°C、15°C时，本计算所得的进出风窗面积略小于 88D264 中国家标准的面积，符合正常情况。

下面以上述计算结果为依据，计算变压器房不同温度差时所对应的通风量。

(1) 根据《简明通风设计手册》公式(3-1)，G1=3600Q/ [(tp - tj)Cb]计算出每小时的通风重量。

(2)将上式计算结果除以空气的密度，将每小时的通风 重量化为每小时的通风体积量，即G2=G1/r，查《简明通风 设计手册》表 1-3，干空气在 100kPa 压力下密度:干空气温 度为 35°C时的密度 r=1.11kg/m3;在 40°C时的密度 r= 1.092kg/m3;50°C时的密度 r=1.056 kg/m3;45°C时的密度可 按 r=(1.092+1.056)/2=1.074 kg/m3。代入公式，得到不同容量变压器在不同温度差时的自然通风量的数据。 [3]

变压器房抽风机选择与配置

从计算结果看，变压器室进出风温差为 15°C时，1600kVA 及以下变压器; 进出风温差为 10°C时，1000kVA 及 以下变压器;进出风温差为 5°C时，630kVA 及以下变压器在 变压器室所需自然进出风窗的面积相对容易满足。

在变压器室所需自然进出风窗有困难的变压器室增设 机械排风。机械排风量 G4=G2×(1-k), G4 机械排风量,G2 总排风量，k 为变压器室自然进出风窗面积占总面积的比 例。标准图进出风窗面积比最大取 1:1.5，增设机械排风仅 补偿排风量，进风窗面积未补偿，所以进出风窗面积比可按 1:2，则可求出机械排风量。

采用以进出风百页窗加机械排风，共同完成变压器室的 通风任务,达到夏季和变压器负荷较满时，排风机需投入运 行。进风温度为 25°C及以下或变压器油面温度 90°C及以下 时，排风扇均可停运。通风机选择 DGF 型风机，安装在变压器 室一面或两面侧墙最高处，室外管口与外墙面垂直，室外管 口内设不大于 10×10mm2 孔的不锈钢网。计算表明，不同容 量变压器在不同温度差时，采用不同台数的抽风机，以满足通风散热的需要。 [4]
