• 高低压开关柜电源试验箱

•




仪器设备

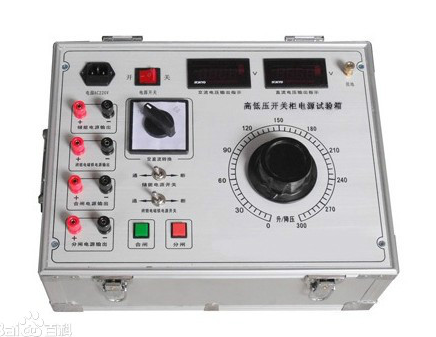

高低压开关柜电源试验箱 [1]  专为高低压开关柜电源通电试验而设计，可为开关柜的储能、电磁铁闭锁、合闸、分闸提供交流或直流电源，具有使用方便，轻巧美观等特点。

• 中文名

• 高低压开关柜电源试验箱

• 别    名

• 开关柜通电试验台、高低压通电试验台、中试高测电源试验台、交直流电源箱

目录

1. 1 产品特点

2. 2 技术参数

3. 3 使用方法

4. 4 注意事项

产品特点

1．使用方便、轻巧美观

2．数码管显示输出，清晰稳定。

技术参数

1．容量：3KVA

2．输入电压：AC 220V

3．输出电压：AC 0～300V DC 0～420V

4．二路分合闸接口输出

使用方法

1. 按试验要求接好试验连接线。将 10、11 置于“断”的位置。

2. 接入 220V 电源。

3. 将调压器手柄 14 逆时针调至零位。

4. 旋转交直流转换开关 9 选择所需的电压类型：交流或直流。

5. 打开电源开关 2。电压表 3、4 显示 0。

6. 顺时针调节调压器手柄 14，注视相应的电压 3 或 4 表的读数，直到所需的电压值。

7. 转换开关 10 或 11 置于“通”或“断”的位置则可以控制相应的输出端子 5 或 6 的电压输出。

8. 按下或松开“合闸”或“分闸”按钮，则可以控制相应端子 7 或 8的电压输出。

9. 试验完毕，将调压器手柄 14 逆时针调至零位，然后关掉电源开关。

注意事项

1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。

2．为了保证安全，在使用之前，设备务必接地，调压器务必置于零位。

3．设备应置于干燥卫生所在。

4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。

5．为发挥本产品的优秀性能,在使用本公司产品前请仔细阅读使用说明书。
