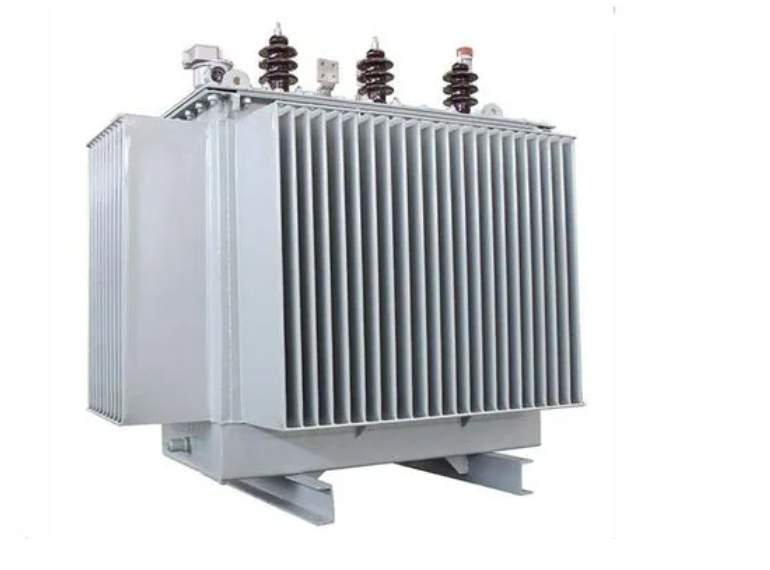

S11-10kV级变压器

S11-10KV级变压器执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》，S11三相油浸式全密封电力变压器，在结构上采用卷铁心，高稳定性线圈支撑，提高了产品运行的可靠性。

• 中文名

• S11-10KV级变压器

• 结    构

• 卷铁心，高稳定性线圈支撑

• 优    点

• 提高了产品运行的可靠性

• 品种名称

• S11-10KV

• 结构形式

• 油浸式/全密封

• 铁芯结构

• 叠铁芯

• 容 量

• 30KVA-2500KVA

• 冷却形式

• 油式

• 联接组别

• Dyn11或者Yyn0

• 短路阻抗

• 4%或者6%

目录

1. 1 产品介绍：

2. 2 功能特点：

3. 3 使用条件：

4. 4 产品特点：

5. 5 技术参数：

6. 6 用 途：

7. 7 注意事项：

产品介绍：

四川成都电气有限公司生产的S11系列是三相油浸式配电变压器。铁心材料选用DQ133（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。

S11、10KV级低损耗电力变压器采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。

产品型号

技术经济性能好：S11产品在S9系列的基础上，空载损耗平均降低30%，空载电流比S9下降70-85%。

使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。

运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。

占地面积小：S11-M系列电力变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。

功能特点：

1.铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面。铁轭，铁心柱联结为圆角，铁心为封闭形。

2.高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路性能力好。

3.由于铁心结构特殊，又呈由晶态取向优质冷轧硅钢片卷制经退火而成，使S11-M.R变压器与同容量S9型相比空载损耗下降30%,空载电流下降70%,嘈声下降8分贝左右。

4.取消储油柜。采用波纹板油箱，温度引起的油体积变化由波纹片的弹性调节使变压器油与空气隔绝延长使用奉命。

5.采用波纹油箱温升占地面积小，外形美观。

6.铁心加工全部机械化,减轻劳动强度,使产品质量提高,质量稳定。

使用条件：

1．最高环境温度：+40℃

2．最低环境温度：-25℃

3．海拔高度：<1000m

4．最高月平均相对湿度：90%（20℃）

5．安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所，户内或户外。

产品特点：

1. 变压器铁心采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁心进行绑扎，保证铁心的紧实度，降低噪音。

2. 高低压绕组用无氧铜绕制，低压绕组500KVA及以下采用双层圆筒式结构，630KVA以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。

3. 变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量。

4. 变压器为全密封结构，延长使用寿命，免吊芯，免维修。

5. 实测噪音值低于标准。

本系列Satons变压器经正常运输后，不需作吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。

技术参数：

10kV级S11系列配电变压器

注：根据用户要求变压器的高压分接范围可供±2×2.5%。

用 途：

现代化的工业企业广泛的采用电力作为能源，而发电厂发出的电力往往需经远距离传输才能到达用电地区。在传输的功率恒定时，传输电压越高，则所需的电流越小。因为电压降正比于电流。线损正比于电流的平方，所以用较高的输电电压可以获得较低的线路压降和线路损耗，要制造电压很高的发电机，目前技术很困难，所以要用专门的设备将发电机端的电压升高以后再输送出去，这种专门的设备就是变压器。另一方面，在受电端又必须用降压变压器将高压降低到配电系统的电压，故要经过一系列配电变压器将高压降低到合适的值以供使用。

注意事项：

运行中的变压器一定要注意以下几点：

1．防止变压器过载运行。如果长期过载运行，会引起线圈发热，使绝缘逐渐老化，造成匣间短路、相间短路或对地短路及油的分解。

2．保证绝缘油质量。变压器绝缘油在贮存、运输或运行维护中，若油质量差或杂质、水分过多，会降低绝缘强度。当绝缘强度降低到一定值时，变压器就会短路而引起电火花、电弧或出现危险温度。因此，运行中变压器应定期化验油质，不合格的油应及时更换。 把安全工程师站点加入收藏夹

3．防止变压器铁芯绝缘老化损坏。铁芯绝缘老化或夹紧螺栓套管损坏，会使铁芯产生很大的涡流，引起铁芯长期发热造成绝缘老化。

4．防止检修不慎破坏绝缘。变压器检修吊芯时，应注意保护线圈或绝缘套管，如果发现有擦破损伤，应及时处理。

5．保证导线接触良好。线圈内部接头接触不良，线圈之间的连接点、引至高、低压侧套管的接点、以及分接开关上各支点接触不良，会产生局部过热，破坏绝缘，发生短路或断路。此时所产生的高温电弧会使绝缘油分解，产生大量气体，变压器内压力加。当压力超过瓦斯断电器保护定值而不跳闸时，会发生爆炸。

6．防止电击。电力变压器的电源一般通过架空线而来，而架空线很容易遭受雷击，变压器会因击穿绝缘而烧毁。

7．短路保护要可靠。变压器线圈或负载发生短路，变压器将承受相当大的短路电流，如果保护系统失灵或保护定值过大，就有可能烧毁变压器。为此，必须安装可靠的短路保护装置。

8．保持良好的接地。对于采用保护接零的低压系统，（考试．大）变压器低压侧中性点要直接接地当三相负载不平衡时，零线上会出现电流。当这一电流过大而接触电阻又较大时，接地点就会出现高温，引燃周围的可燃物质。

9．防止超温。变压器运行时应监视温度的变化。如果变压器线圈导线是A级绝缘，其绝缘体以纸和棉纱为主，温度的高低对绝缘和使用寿命的影响很大，温度每升高8℃，绝缘寿命要减少50%左右。变压器在正常温度(90 ℃)下运行，（考试－大）寿命约20年；若温度升至105℃，则寿命为7年5温度升至120℃，寿命仅为两年。所以变压器运行时，一定要保持良好的通风和冷却，必要时可采取强制通风，以达到降低变压器温升的目的。
