首先我们要掌握低压电路和低压电器的定义：
低压电路是指用于交流50Hz、额定电压为不超过1200V和直流额定电压不超过1500V的电路。

低压电器是指在低压电路中起通断、保护、控制和调节作用的电器。（实际我们使用往往不超过380V）

低压断路器俗称空气开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器，是低压配电网的主要开关电器成员之一，既有手动开关的作用又有自动进行过载、短路、欠电压和失电压的作用。

1.（低压）断路器的结构
低压断路器的主要结构是由触头系统、灭弧装置、各种脱扣器和操作机构等部分组成。

按照用途和结构点分为：

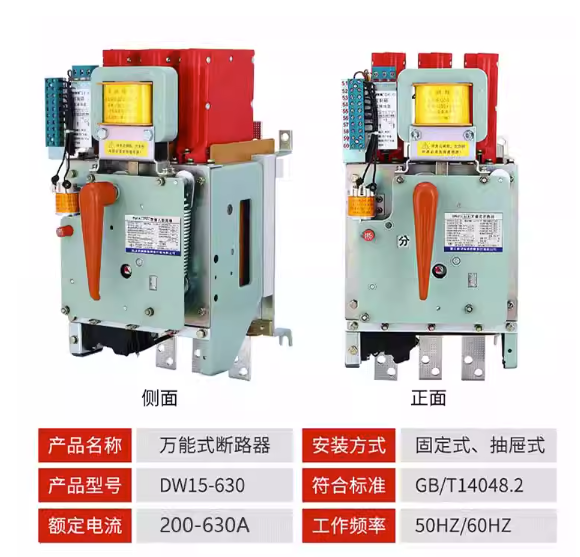

（1）框架式断路器也叫万能式断路器（主要型号DW10和DW15系列）

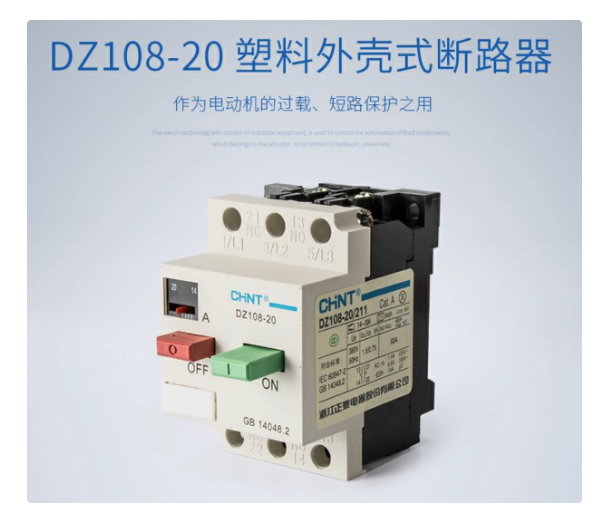

（2）塑料外壳式断路器（主要型号DZ5、DZ10、DZ20等系列）

（3）直流快速断路器（主要型号DS系列）

（4）限流断路器（主要型号DWX15和DZX10等系列）

5）漏电保护断路器，分为单相式和三相式两种（单相式有DZL18-20型，三相式有DZ15、DZ47L、DS250M等）。

2.（低压）断路器的工作原理

虽然断路器的种类很多，结构比较复杂，但是基本的工作原理相同，如图所示。

断路器的三个触头串2、电器脱扣器的线圈6以及热脱扣器的热元件13串联到主电路中，而欠电压脱扣器的线圈是并联到主电路中。
当断路器闭合后，三个主触头由锁键3钩住钩子4，克服弹簧的拉力，保持闭合状态。当电器脱扣器吸合、热脱口器的双金属片受热弯曲或者欠电压脱扣器释放，则杠杆7顶起，使钩子4和锁键3脱开，主触头断开电路。

（1）当电路正常工作时，电磁脱扣器的线圈产生的电磁力不能将衔铁（8，10）吸合。
（2）当电路发生短路，出现很大过电流时，线圈产生的电磁力增大，足以将衔铁（8，10）吸合，使主触头2断开，切断主电路；
（3）当电路发生过载，且达不到电磁脱扣器动作的电流时，流过热脱扣器的发热元件的过载电流，会使双金属片12受热弯曲，顶起杠杆7，导致触头分开，断开电路，起到过载保护作用；
（4）当电源电压下降较多或失去电压，欠电压脱扣器的电磁力减小衔铁释放，导致触头断开而切断电路，从而起到欠电压或失电压保护作用。

3.（低压）断路器的图形符号

4.低压断路器的主要技术参数

低压断路器的主要技术参数有：额定电压（单位V）、额定电流（单位A）、极数、脱扣器类型、整定电流范围、分断能力、动作时间（单位s）等。
