(一)、低压配电盘、柜维护保养：

1、配电盘、柜外观清洁，保养周期为：1次/月;

2、电器仪表应外表清洁，显示正常，固定可靠，保养周期为：1次/月;

3、继电器、交流接触器、断路器、闸刀开关应外表清洁，触点完好，无过热现象，无噪音，保养周期为：1次/月;

4、控制回路应压接良好、标号清晰，绝缘无变色老化，保养周期为：1次/月;

5、指示灯、按钮、转换开关应外表清洁，标志清晰，牢固可靠，转动灵活，保养周期为：1次/月;　　6、母线排应清洁，压接良好，色标清晰，绝缘良好，保养周期为：1次/年;

7、配电盘、柜对地测试应接地良好，保养周期为：1次/年;

8、操作机构应灵活好用，保养周期为：1次/半年;

9、隔离开关应触头正常、开合正常，保养周期为：1次/半年。

(二)、干式变压器维护保养：

1、定期检查：

(1)树脂浇注干式变压器是需要维护的，并不是完全免维护。应该定期清理变压器表面污秽。表面污秽物大量堆积，会构成电流通路，造成表面过热损坏变压器。在一般污秽状态下，半年清理一次，严重污秽状态下，应缩短清理时间，同时在清理污秽物时，紧固各个部位的螺栓，特别是导电连接部位；

(2)投运后的2～3个月期间进行第一次检查，以后每年进行一次检查。

2、检查的内容：

(1)检查浇注型绕组和相间连接线有无积尘，有无龟裂，变色，放电等现象，绝缘电阻是否正常;

(2)检查铁芯风道有无灰尘，异物堵塞，有无生锈或腐蚀等现象;

(3)检查绕组压紧装置是否松动;

(4)检查指针式温度计等仪表和保护装置动作是否正常;

(5)检查冷却装置包括电动机，风扇是否良好;

(6)检查有无由于局部过热、有害气体腐蚀等使绝缘表面出现爬电痕迹和炭化现象等造成的变色;

(7)检查变压器所在房屋或柜内的温度是否特别高，其通风，换气状态是否正常，变压器的风冷装置运转是否正常;

(8)变压器的接地，必须可靠;

(9)变压器如果停止运行超过72小时(若湿度≥95%时允许时间还要缩短)在投运前要做绝缘检测，若达不到以上要求，应做干燥处理，一般启动风机吹一段时间即可。

3、安全措施：

(1)对变压器进行维护，必须是在高、低压侧隔离开关全部断开，并在变压器经残余电荷充分放电的情况下进行;

(2)遵守相关安全规程

(三)、低压变频器维护保养：由于环境的温度、湿度、粉尘及振动的影响，变频器内部的器件老化及磨损等诸多原因，都会导致变频器潜在的故障发生，因此，有必要对变频器实施日常和定期的保养及维护。

(1)在检查及维护前，首先确认以下几项，否则，会有触电危险：

a)变频器已切断电源;

b)盖板打开后，充电指示灯灭;

c)用直流高电压表测(+)、(-)之间电压小于36V。

(2)定期保养　根据使用环境，可以3个月或6个月对变频器进行一次定期保养; 一般检查内容：

a)控制端子螺丝是否松动，用螺丝刀拧紧;

b)主回路端子是否有接触不良的情况，铜排连接处是否有过热痕迹; c)电力电缆、控制电缆有无损伤，尤其是与金属表面接触的表皮是否有割伤的痕迹;

d)电力电缆鼻子的绝缘包扎带是否脱落;

e)对电路板、风道的粉尘进行全面清扫，最好使用吸尘器;

f)长期存放的变频器必须在2年内进行一次通电实验，通电时，采用调压器缓慢升高至额定值，时间近5小时，可以不带负荷;

g)对变频器的绝缘测试，必须将所有的输入、输出端子用导线短接后，对地进行测试，严禁单个端子对地测试，否则有损害变频器的危险，测试时，使用500V的兆欧表;

h)如果对电机进行测试，必须将电机的输入端子U.V.W从变频器拆开后，单独对电机测试，否则将会造成变频器损坏;

i)、对变频器易损件(主要有冷却风扇和滤波用电解电容)进行检测冷却风扇：停机时观察风扇叶片是否有裂缝(叶片老化)，开机时声音是否有异常振动声(轴承磨损);滤波电解电容：有无液体漏出，安全阀是否凸出，静电电容的测定，绝缘电阻的测定。

(3)维护保养需注意的安全事项：

a)变频器内部有大电解电容，切断电源后电容上仍有残余电压，因此应在断开电源约10分钟后，“充电”指示灯彻底熄灭或确认正、负母线电压在36V以下时才能进行维护操作，否则有触电危险;

b)严禁将线头、螺丝及垫圈等金属物遗留在变频器内，否则会导致设备损坏及发生危险;

c)通电状态下不得进行接线或拔插连接插头等操作;

d)不得将变频器的输出端子(U、V、W)接在交流电源上;

e)只有受过专业训练的人员才能拆卸部件后进行维护及器件更换。

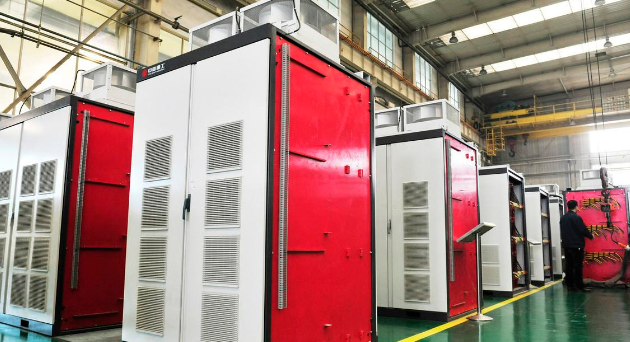

(四)、HINV高压变频器维护保养：

1、维护目的维护、检查是防止装置发生偶发性故障的有效手段。为了有效进行维护、检查，应制作检查检验单，记录并保存装置固有的特性变化和构成部件的稳定性，防止发生故障，以便在发生故障时调查故障原因。维护、检查分为日常检查和定期检查，在装置的安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件是否出现特性劣化等。

2、检查、维护作业时的准备步骤停止装置 → 主电路电源OFF → 控制电源OFF → 确认主电路电源放电 → 验电

3、日常检查周期：每月一次

(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃;

(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动;

(3)确认有无异味、绝缘物的气味及各电路元件特有的气味;

(4)确认空气滤清器脏污情况，根据脏污情况缩短清洁周期;

4、定期检查周期：按机组小修周期进行检查的项目如下

(1)柜内的清洁;

(2)空气滤清器的清洁;

(3)电路部件的变色、变形，漏液(电容器电阻电抗器变压器等)的确认;

(4)基板(电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等)的确认和清洁;

(5)配线(有无因发热导致的变色、腐蚀)的确认;

(6)紧固部分(螺栓、螺帽、螺钉类的松动)的确认。

5、维护重点：

(1)主电路及控制电路的清洁维护检查的第一步就是清洁。清洁(1次/月)应根据设备的状态实施。清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内的尘埃取去。注意：如果压缩空气的压力太强，有可能会损坏部件和配线。另外，吹扫无法除去的附着物应用布擦掉。清洁原则上从上部开始，在下部结束。灰尘，金属的切屑从上面落下，如果先从下部检查，则无法发现和除去上面的落下物;

(2)柜体，附属设施

a)冷却风扇(随时)确认风量有无异常，风扇的噪声是否增加。特别是拆除后重新安装时，如果忘记拧紧螺栓等，会因为振动使轴承叶片等受到损坏，因此要特别小心;

b)空气滤清器(1次/月)目测检查空气滤清器是否堵塞。在室外轻轻拍打，去掉粉尘，在中性清洗剂的溶液中去掉脏物，水洗后干燥;

c)主电路部件，柜内全体(1次/月～1次/年)检查机壳内有无灰尘堆积，电抗器、导体紧固部分、保险丝、电容器、电阻有无变色、发热、异常声音、异味、损坏;仔细检查配线、安装零件有无断线、断开的配线、紧固有无松动、是否有损坏的地方。

(3)印刷电路板由集成电路和电子部件构成的印刷电路板需要加以保护，以免受到尘埃、腐蚀性气体、温度等的影响。因此，应定期检查清洁，保持良好的环境对于减少故障也非常重要;由于部件小，抵御外力的能力差，因此在清洁时，应使用毛刷等擦试; 使用注意事项印刷电路板的维护作业，必须在切断所有电源，经过约5分钟后再实施; 拆除印刷电路板时，应去掉所有的连接器和电线，拆掉印刷电路板上部的固定螺钉;此时，应注意不要使印刷电路板和固定螺钉落下;安装印刷电路板时，应按照拆除时相反的步骤进行;另外，由于控制电路板带有电容器，因此即使在切断电源的状态，仍有部分部件在工作。保存时应将铝框向下，小心不要短路。

6、维护保养需注意的安全事项：

(1)非高压变频器运行人员及维护人员不得随意进入高压变频器现场;

(2)输入电压应保证在额定范围之内;

(3)现场严禁吸烟、严禁明火;

(4)柜门上的滤网根据现场情况定期进行清洗和更换，更换滤网可以带电操作，更换时要注意安全，稳拿稳放;

(5)高压变频器上下电顺序应遵循：启动时先开控制电源，再合闸高压电源;关机时切断高压电源后再关断控制电源;

(6)在运行中，用户应当随时监视负载运行情况，出现异常情况时应及时停机，必要时使用紧急停机按钮停机;

(7)确认高压变频器不带电，并且不存在高压危险时，才能接触柜内部件;进行维护时，必须在高压变频器断开高压电源后15分钟才允许打开柜门，因为高压变频器内部在短时间内仍存在危险的残余电压;

(8)高压变频器现场附近应无异常的电磁干扰，尽可能不使用可能带来电磁干扰的设备;

(9)使用人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识及注意事项;只有通过培训的人员才允许运行和维修本变频器;

(10)维护时必须遵守高压操作规程，如戴绝缘手套、穿绝缘鞋、戴安全眼镜等;

(11)禁止工作人员和维护人员单独在现场操作维护;
