对于干工程的人，应付检查是无论如何都需要认真对待的事情。无论是公司检查还是主管部门检查或是第三方飞检，临时用电都是必查项。而临时用电检查的第一步就是总配电房。今天就和大家分享一下总配电房方面的知识和检查要点。

1 配电室位置应靠近外电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。（现场检查中会查看道路是否通畅，周边是否堆放杂物）

2 成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。（检查点）

3 配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。（总配电房设有通风窗，百叶窗应有防虫网；电缆沟应满覆砂并设置防止动物进入的防护隔板）

4 配电房的地板要求铺设橡皮绝缘板，铺电缆的地沟要通风良好，雨天不积水。

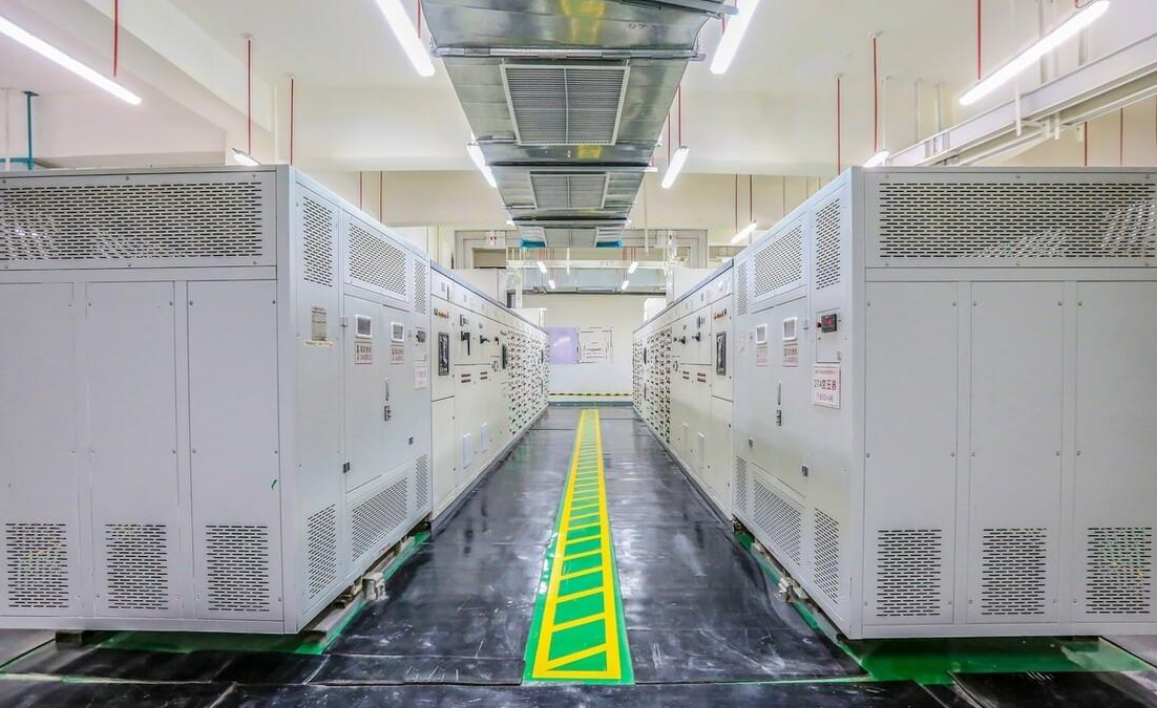

1 配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m；

2 配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m（行业规范《施工现场临时用电安全技术规范》JGJ 46－2005要求是0.8m，国家规范《建设工程施工现场供用电安全规范》GB 50194-2014要求是1m。建议按照1米留置。），双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；

《建设工程施工现场供用电安全规范》GB 50194-2014规定：“成排设置的配电柜, 柜前、柜后操作和维护通道净宽不宜小 表 6. 2. 2 的规定”；

表 6 . 2 .2 成排 置配电柜 柜前 柜后 操作和维护通道净宽（m)

3 配电柜侧面的维护通道宽度不小于1m；（侧面与墙面距离不小于1米）

4 配电室的顶棚与地面的距离不低于3m ；同时配电装置的上端距顶棚不小于0.5m；（根据现场配电柜设置情况和配电柜周边距离，基本就能确定总配电房的大小了）

5 配电室内设置值班或检修室时，该室边缘处配电柜的水平距离大于1m，并采取屏障隔离；

6 配电室内的裸母线与地向垂直距离小于2.5m时，采用遮栏隔离，遮栏下通道的高度不小于1.9m；配电室围栏上端与其正上方带电部分的净距不小于0.075m；

7配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表6.1.4规定；

表6.1.4 母线涂色

8 配电室的门向外开，并配锁；（检查点）

9 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；（检查点）

10 配电室的照明分别设置正常照明和事故照明。（即必须配备应急照明）（检查点）

11 当成排布置的配电柜长度大于6m 时，柜后的通应置两个出口；

12 配电装置的正上方不应安装照明灯具。（检查点）

1 配电柜应安装在高于地面的型钢或混土基础上，且应平牢固。

2 配电柜与金属框架及基础型钢应可靠接地。门和框架接地端子间应采软铜线进行跨接，配电柜门和框架间跨接接地线的最小截 积应符合表6. 2. 4 的规定。

表 6. 2. 4 配电柜门和框架间跨接接地线的最小截 积（mm2)

3 配电柜内应分别置中性导体（N )和 护导体（PE)汇流排 ，并有标识。保护导体(PE)汇流排上的端子数量不应少于进线和出线回路的数量。

4 导线压接应可靠，且防松垫圈等零件应齐全，不伤线芯，不断股

5 配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。

6 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。配电柜电源进线回路应装设具有电源隔离、短路保护和过负荷保护功能的电器。

7 配电柜应编号，并应有用途标记。

8 配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。

9 配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。

配电房应配备好相应工作的标识标牌。标识标牌主要有以下几种：

1 “当心触电”，防止发生触电情况；

2 “配电重地，闲人莫入”，警告他人不能随便进入配电房内；

3 “禁止攀登，高压危险”，告诫他人任何人都不得在配电房上攀爬；

4 “禁止合闸，有人工作”，说明有人配电房工作；

5 “设备正在运行”，表明配电房里的设备正在运行；

6 除了工作警示标识标牌外，配电房内还应张挂管理制度牌、操作规程牌、系统图等。
