动环监控系统

对设备进行集中监控维护的系统

通信电源及机房环境监控系统(简称动环监控系统)是对分布在各机房的电源柜、UPS、空调、蓄电池等多种动力设备及门磁、红外、窗破、水浸、温湿度、烟感等机房环境的各种参数进行遥测、遥信、遥调和遥控,实时监测其运行参数，诊断和处理故障，记录和分析相关数据，并对设备进行集中监控和集中维护的计算机控制系统。

目录

1结构2设备3整体功能

4监控站 中心功能5网管软件功能性能管理

故障管理配置管理安全管理

结构

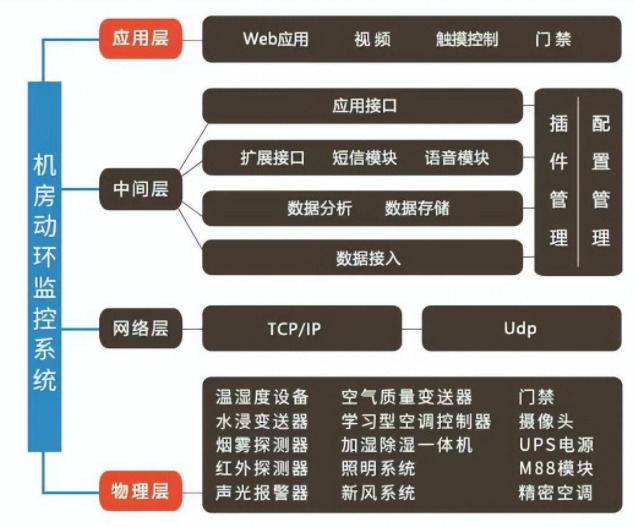

动环监控系统是一个系统产品  。动环监控系统(SS, Supervision System)由监控中心(SC, Supervision Center)、监控分中心(SSC,Supervision Sub-center)及所辖的监控站(SS, Supervision Station)构成的三级监控管理结构，如图1下图所示。在运行维护部门设置监控终端，监控中心对所辖的监控分中心进行监控管理；监控分中心对所辖区域内的监控站进行监控管理，对监控的设备进行操作控制，并向监控中心传送设备告警等信息；监控终端通过监控分中心实现对所辖监控站的监管。

动环监控系统也可以根据实际情况,将监控中心与监控分中心合并为监控中心，此时的监控中心应具备监控分中心监控管理的所有功能。监控中心可以接入通信综合网管系统或其他系统。

设备

动环监控系统的监控中心、监控分中心设备包括数据库服务器、业务管理服务器、终端设备和网络接入设备等，监控站由现场监控采集单元、监控模块、网络通信设备、各种类型的传感器、变送器等组成。监控站在没有设置综合视频监控系前设备时，可设置视监控单元，包括图像采集、处理单元等,通信通道采用IP网络或2M专线传输方式。

整体功能

动环监控系统的功能就是对监控范围内分布的各个独立的监控对象进行遥测、遥信；实时监视系统和设备的运行状态，记录和处理相关数据；及时侦测故障，并做必要的遥控操作；适时通知人员按照上级监控系统或网管中心的要求提供相应的数据和报表，从而实现通信局(站)的少人或无人值守以及电源、空调的集中监控维护管理，提高供电系统的可靠性和通信设备的安全性。

动环监控系统

动环监控系统的数据采集模块对监控对象(电源、空调等)进行数据采集，将采集到的数据提交运行与维护核心功能模块，核心功能模块经过数据处理，将要调控的操作命令下发到设备控制模块，设备控制模块执行调控命令，对监控对象进行调控。同时运行维护核心功能模块将处理后的数据提交管理功能模块，并完成日常的告警处理、控制操作和规定的数据记录等。

管理功能模块执行管理功能，包括配置管理、故障管理、性能管理、安全管理。

监控站 中心功能

1.监控站主要功能

自动采集被监控模块、监控对象的运行参数和工作状态，进行处理、存储,主动向监控分中心上传监控数据或被动接受查询。随时接收并啕应监控分中心的控制命令，通过监控模块对相应设备、监控点进行控制。

2.监控分中心功能

对所辖监控站内设备的各类信息进行处理、存储、显示、输出,查看各种告警、测量、控制的历史记录,查看并配置系统数据等。自动和手动查询并接收各监控站设备的告警信息、性能数据,还可以接收监控中心的命令，向监控中心传送告警和状态信息。动环监控系统设有图像监控功能时，监控分中心随时浏览监控现场的视频图像，当有异常情况时，监控分中心有告警提示，点击重要告警信息可查看相应机房的视频图像。

3.监控中心功能

对所辖监控站内设备的告警等重要信息进行处理、存储、显示、输出,对性能参数进行存储、分析、处理、显示、生成报表、打印输出，查看各种告警记录和性能数据，查看系统数据；还可以自动和手动查询并接收各监控分中心上传的告警信息、性能数据。当收到监控分中心送来的告警信息时,发出告警并进行故障定位，并显示告警信息。

4.监控终端功能

监控终端是监控中心功能的界面体现,根据授权的相应管理权限，可实现配置管理、告警管理、性能管理和安全管理功能。

网管软件功能

动环监控系统网管主要包含七个功能：性能管理、故障管理、配置管理、安全管理、接口管理、视频融合和辅助功能。

性能管理

性能管理包括实时数据监视和系统控制，历史数据的存储、转储、查询、分析、统计，历史数据查询报表及打印及历史曲线，统计曲线的显示与打印，根据配置对数据进行筛选存储和查询  。

故障管理

监控站能及时监测、分析被监控对象的异常情况并上报监控中心，监控中心将告警广播至各监控终端，监控终端会以图形、声音等多种形式提示用户，并等待用户确认。同时告警信息还可以短消息的方式通知网管人员或维护人员。告警信息不仅体现在告警栏中，也显示到相应的拓扑图中。告警等级分为紧急告警、重要告警和一般告警三种，告警栏和拓扑图都可以以不同颜色显示不同级别的告警。当测试站与中心网络中断后，监测站会存储告警信息，并在网络恢复后主动向中心上报,防止网络中断期间的告警丢失。

配置管理

动环监控系统可以通过组态配置方式添加、删除监控对象,配置、修改监控对象的参数组态配置功能包括三部分:协议组态、监控量组态和图形组态。

协议组态是指智能设备通过组态协议的方式进行协议配置,不需二次开发就可以方便添加新智能设备。

监控量组态是指系统软件可以通过监控量组态方式对任意监控量进行微调、修正，产生虚拟点、告警门限设置、告警延迟设置、告警逻辑设置等操作。

图形组态是指系统软件可以通过图形组态绘制直观的图形界面，并通过编写脚本将图形界面与后台数据相关联，直观地显示数据、告警及各种状态信息。

安全管理

安全管理分为两部分：系统安全管理和机房安全管理。

(1)系统安全管理主要是指对系统的用户、角色、权限和操作日志的管理。

(2)机房安全管理主要是指对机房合法身份验证的管理及非法闯人的监测。通过组合门磁、红外双鉴、玻璃破碎、密码键盘等设备形成逻辑防区，动环监控系统可将防区视为逻辑整体进行统一管理，可对防区进行布防或撤防操作。

接口服务

监控中心提供符合YD/T1363.2-2005规范的C接口互联协议，可以接入或管理符合C接口协议的其他厂家动环系统，C接口协议可以满足对系统结构、数据、告警等所有基本功能的数据交互与操作。监控中心提供符合YD/T1363.2-2005规范的D接口告警协议，可与通信综合网管系统互联，将通信电源及环境监控告警信息及时上报至通信综合网管系统。

视频融合

动环监控系统支持视频融合功能，可在动环监控系统中直接嵌入视频图像并与动环的监控站或设备进行关系映射，可以支持单路视点播、多路视频轮询、远程云镜控制、远程参数管理、语音对讲控制和远程录像管理等功能。动环监控系统可根据告警联动配置规则进行对应视频画面弹出、摄像机预置位调用、照明控制、视频数据上传、中心录像等联动功能。由于在高速铁路中,一般都有独立的视频系统,因此该功能未使用，一般应用于既有线改造项目。

辅助功能

(1)管理分组：可根据用户的需求将各监控站、设备及监控量进行重新分组。

(2)数据转储及备份：可根据配置规则对历史数据进行转储和备份功能,防止数据丢失和数据库容量过大。

(3)在线升级：前端监控单元可根据情况实现远程在线升级，且不影响监控中心正常运行。

(4)数据透传：通过系统工具，可以远程向监控站中监控单元的串口发送数据包，从而实现远程调试智能设备的功能。
