四川成都电力安装调试维保|配电柜安装过程中的应该注意事项？安全第一

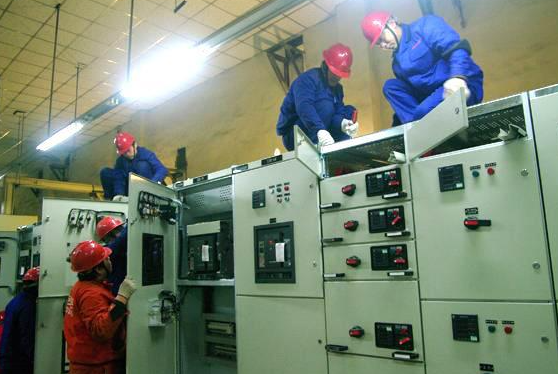

       四川成都电力安装调试维保提供大家：在配电柜安装过程中，必须按照有关规定进行检查与安装，每一工序都应认真落实，保证安装的质量，提高经济效益。在使用和检修中，配电柜设备出现的事故很多，严重影响了设备、电网以及人身安全。因此我们对于配电柜的安装一定要重视。

1.有关安全的要求

开关柜是供配电系统的重要环节，是将电能输送到用户的—个中转站。电力系统配电设备中，配电柜又称开关柜，用来电力系统发电、输电及控制保护，维护电网运行的正常操作。发生事故时能及时切断故障以及电气检修时隔离带电设备。配电柜应用十分广泛，承担着正常线路的投入、退出以及切除故障线路，是电力系统中不可或缺的设备，对我国的电网和负荷的安全稳定运行起着控制和保护的作用。

配电装置的布置和导体、电器的选择应满足在正常运行、检修、短路和过载情况下的要求，并应不危及人身安全和周围设备。配电装置的绝缘等级，应和电力系统的额定电压相配合。配电装置中相邻带电部分的额定电压不同时，应按较高额定电压确定其安全距离。

选择导体和电器时的相对湿度，一般采用当地湿度最高月份的平均相对湿度。选用的导体和电器，其允许的最高工作电压不得低于该回路的最高运行电压。其长期允许电流不得小于该回路的最大持续工作电流。并应按短路条件验算其动、热稳定。用熔断器保护的导体和电器，可不验算热稳定，但应验算动稳定值。

用高压限流熔断器保护的导体和电器，可根据限流熔断器的特性，来校验导体和电器的动、熟稳定。用熔断器保护的电压互感回路，可不验算动稳定和热稳定确定短路电流时，应按可能发生最大短路电流的正常接线方式．并应考虑电力系统5-lO年的发展规划以及本工程的规划。计算短路点时，应选择在正常接线方式时短路电流为最大的地点。带电抗器的6kV或l0kV出线，隔板前的引线和套管，应按短路点在电抗器前计算。隔板后的引线和电器，一般接短路点在电抗器后计算。

2.常用配电柜的安装

2.1安装尺寸注意事项

当电源从配电柜(屏)后进线，且需在柜(屏)后正背后墙上另装设隔离开关及其手动操作机构时。则柜(屏)后通道净宽度不应小于1.5m；当柜(屏)背面的防护等级为IP2X时，可减为l.3m。

电气设备的套管和绝缘子最低绝缘部位距地板面小于2.30m时，应装设固定围栏。位于地(楼)面上的裸导电部分，如果尺寸小于c值则应用遮栏隔离，遮栏下通行部分的高度应不小于1.9m。配电装置距屋顶的距离一般不小于0.8m。

2.2高压配电装置的选择

高压成套开关设备应选用防误式。对二级及以下用电负荷，当用于环网和终端供电时。在满足高压10kV电力系统技术条件下，宜优先选用环网负荷开关。住宅小区变电站宜优先选用户外成套变电设备。如果采用箱式变电站时，环境温度比平均温度每升高rc。则箱式变电设备连续工作电流降低使用。高低压配电柜排列应与电缆夹层的梁平行布置。当高压配电柜与梁垂直布置时。应满足每个拒下可进入柜内2条电缆(3芯24Dm2)的条件。高低压配电柜下采用电缆沟时，应不小于下列数值：

高压柜线沟：深≥1.5m，宽lm。低压柜线沟：探≥1.2m，宽1.5m。沟内电缆管口处应满足电缆弯曲半径的要求。设置电缆夹层净高应不低于1.8m。用于应急照明及消防用电设备的配电柜、箱的正面应涂以红色边框作标志。

2.3低压配电柜的安装

2.3.1成排布置的配电拒

成排的配电拒长度超过6m时，柜后面的通道应有两个通向本室或其他房间的出口，并宣布置在通道的两端。当2个出口之间的距离超过15m时，其同还应增加出口。成排布置的配电拒，其柜前柜后的通道宽度应符合规定数值。

2.3.2设备满足条件及连接选择

低压配电装置时，除应满足所在网络的标称电压、频率及所在回路的计算电流外，尚应满足短路条件下的动、热稳定。对于要求断开短路电流的通、断保护电器，应能满足短路条件下的通断能力。低压断路器和变压器低压侧与主母线之问应经过隔离开关或插头组连接。向一配电室内的两段母线，如任一段母线有一级负荷时。则母线分段处应没有防火隔断措施。供给一级负荷的两路电源线路不应敷设在同一电缆沟内。当无法分开时，该两路电源线路应采用绝缘和护套都是非延燃性材料的电缆，并且应分别设置于电缆沟两侧的支架上。

2.3.3配电装置的布置

应考虑设备的操作、搬运。检修和试验的方便。屋内配电装置裸露带电部分的上面不应有明敷的照明或动力线路跨越。

2.3.4裸带电体距地面高度

低压配电室通道上方裸带电体距地面高度应不低于下列数值：柜前通道内为2．5m。加护网后其高度可降低，但护网最低高度为2.2m；柜后通道内为2.3m，否则应加遮护。遮护后的高度应不低于1.9m。

2.4配电箱的安装

控制柜、台、箱是建筑电气设备安装工程中不可缺少的重要设备。它里面装的有控制设备、保护设备和测量仪表等。它在电气系统中分配和控制各支路的电能。并保障电气系统安全运行。

配电箱按其结构分可分为柜式。台式、箱式和板式等。按其功能分有动力配电箱、照明配电箱、插座箱、电话组线箱、电视天线前端设备箱、广播分线箱等。按产品生产方式分为定型产品．非定型产品和现场组装配电箱，在建筑工程中尽可能用定型产品．实际运行管理中，设计与施工时应注意，避免动力系统与照明系统互相影响，这种影响主要表现在照明负荷与照明回路发生故障的概率较大，三相功率分配不容易平衡：而动力设备在启动时电流较大，电压明显下降。为了便于分开管理，动力系统图和照明系统图通常是分开的，而在一些较小的工程中也可以合在一起。

3.结语

总之，需要强调的是各施工单位在建筑电气安装工程中所使用的产品必须符合我国电工产品认证委员会CCEE的安全认证，其电器产品上应带有安全认证标志(长城标志)。凡是没有经过安全认证的此类电工产品均不得使用。
